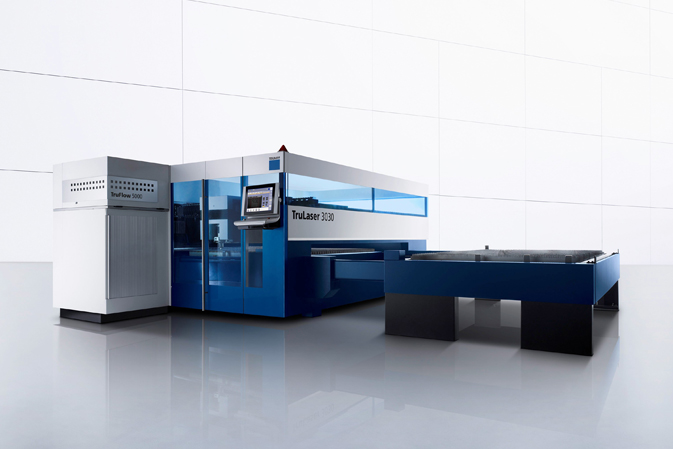

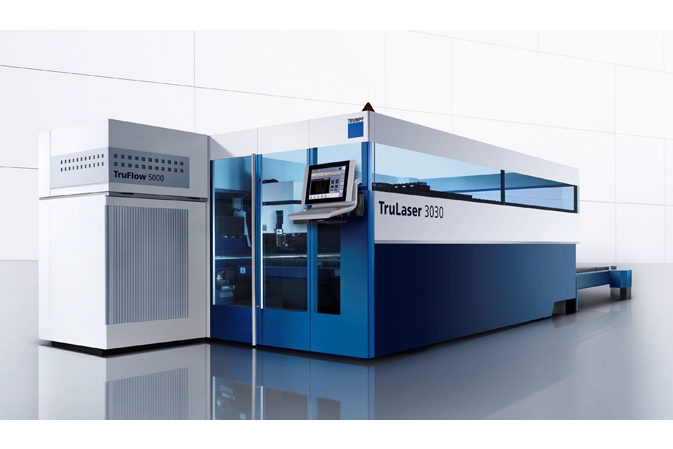

TruLaser 3000 Trumpf

Masinile TruLaser seria 3000 se evidentiaza nu doar prin echipamentul lor tehnic de ultima generatie, ci si datorita zonelor de lucru. Astfel, se poate alege masina care se potriveste cel mai bine nevoilor specifice de prelucrare si se poate echipa cu laserul optim pentru zona de lucru si aplicatiile dorite.

Un singur cap de taiere pentru toate grosimile de tabla
Flexibilitate deosebita a prelucrarii
Viteze mari de taiere si timpi minimi de stationare

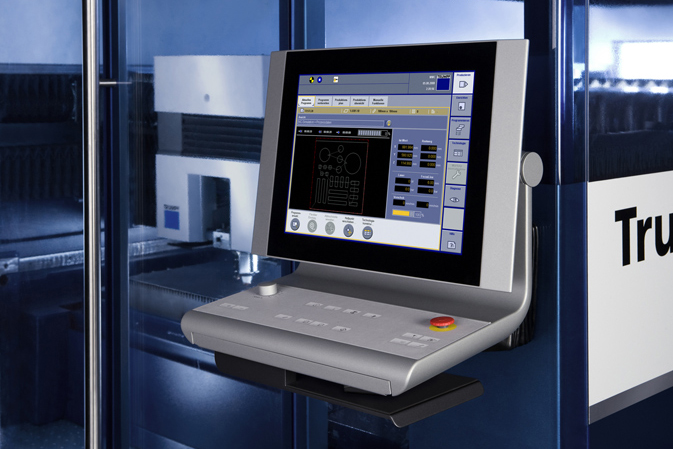

Foarte usor de utilizat
Optiuni variate in ceea ce priveste puterea laserului si automatizarea
Raport foarte bun calitate/pret
Masini cu un design compact si intuitive

Informatii suplimentare:

Avantaje
Caracteristici tehnice
Automatizare

Productivitate si fiabilitate

Functia ,,flying optic‘‘ permite atingerea unor viteze mari de lucru, indiferent de greutatea piesei prelucrate, pentru ca piesa ramane fixa si se plimba capul laser

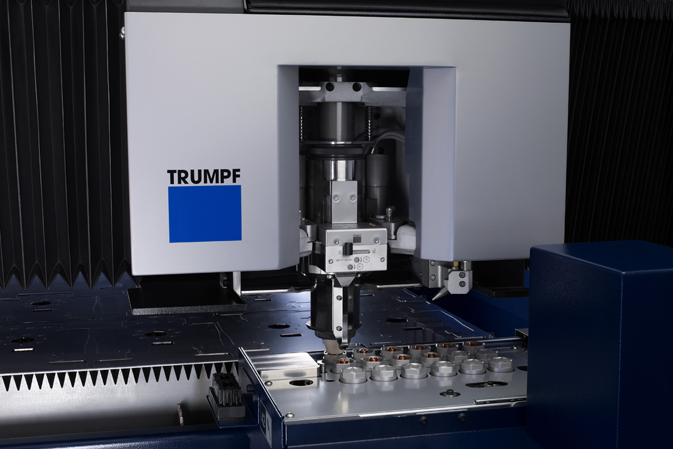

Timpi minimi de stationare neproductiva datorita strategiei de prelucrare cu un singur cap de taiere pentru grosimi diferite si a functiei de schimbare automata a duzelor
Dinamism de neegalat al masinii datorita actionarii cu motoare liniare
Este posibila echiparea cu 2 mese ce permit incarcarea si descarcarea foilor de tabla in timp ce masina functioneaza
Viteza si secventele de prelucrare sunt optimizate prin reducerea la minimum a miscarii axelor
Solutiile complete de automatizare asigura fiabilitate si productivitate procesului de fabricatie

Calitate si precizie

Margini de taiere de o calitate deosebita, indiferent de complexitatea conturului
Focalizare constanta a fasciculului, care garanteaza precizia, calitatea si repetabilitatea prelucrarii pe toata suprafata de lucru
Sistemul de senzori de plasma garanteaza calitatea superioara, uzura redusa si siguranta prelucrarii tablelor groase de otel inox, aluminiu si otel-carbon

Flexibilitate

Solutia ideala atat pentru productia de serie mare, cat si pentru seriile mici sau prototipuri
Reglarea automata a puterii laserului astfel incat sa fie corelata cu viteza de taiere si cu geometria conturului prelucrat
Posibilitatea alegerii puterii laserului in functie de necesitatile specifice de prelucrare
Echiparea cu unitatea auxiliara RotoLas permite, pe langa prelucrarea foilor de tabla, si prelucrarea de tevi si profile (cu exceptia masinii TruLaser 3030 Basic Edition)

Utilizarea eficienta a resurselor

Functia de oprire automata reduce costurile de exploatare
Noii aditivi pentru apa necesara functionarii circuitului de racire al laserului dubleaza intervalul de timp la care aceasta trebuie schimbata, reducand cu 50% consumul de apa demineralizata (cca. 1000 litri)
Precizia si acuratetea fasciculului permite prelucrarea cu duze de dimensiuni mici, care reduc la minimum consumul de gaz de taiere

	TruLaser 3030Basic Edition	TruLaser 3030Lean Edition	TruLaser 3030	TruLaser 3040	TruLaser 3060
Zona de lucru
• Axa X	3000 mm	3000 mm	3000 mm	4000 mm	6000 mm
• Axa Y	1500 mm	1500 mm	1500 mm	2000 mm	2000 mm
• Z axis	115 mm	115 mm	115 mm	115 mm	112 mm
Greutatea max. a piesei prelucrate	710 kg	710 kg	900 kg	1800 kg	1900 kg
Viteza max. simultanPrecizia	85 m/min	140 m/min	140 m/min	140 m/min	85 m/min
Precizia de pozitionare Pa Repetabilitate medie Ps	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm
Lasere disponibile	TruFlow 3200	TruFlow 3200	TruFlow 3200/4000/5000/6000	TruFlow 3200/4000/5000/6000	TruFlow 2000/2700/3200/4000
Gaze de taiere necesare	O₂, N₂, aer comprimat	O₂, N₂, aer comprimat	O₂, N₂, aer comprimat	O₂, N₂, aer comprimat	O₂, N₂, aer comprimat
Dimensiuni
• Lungime	9300 mm	6500 mm	9300 mm	12000 mm	16100 mm
• Latime	4600 mm	4600 mm	4600 mm	5300 mm	5200 mm
• Inaltime	2000 mm	2200 mm	2200 mm	2200 mm	2000 mm
• Greutate	10500 kg	12000 kg	12000 kg	14500 kg	21500 kg

Caracteristici tehnice laser	TruFlow 2000	TruFlow 2700	TruFlow 3200	TruFlow 4000	TruFlow 5000	TruFlow 6000
• Putere maxima	2000 W	2700 W	3200 W	4000 W	5000 W	6000 W
Grosimea maxima de tabla
• Otel-carbon	12 mm	15 mm	20 mm	20 mm	25 mm	25 mm
• Otel-inox	4 mm	6 mm	12 mm	15 mm	20 mm	25 mm
• Aluminiu	3 mm	5 mm	8 mm	10 mm	12 mm	15 mm

Componente care merita efortul – productie economica si eficienta.

• LoadMaster – primul pas catre automatizare: incarcarea mesei masinii

• LiftMaster – echipament universal pentru incarcare si descarcare

• LiftMaster Sort – incarcarea si descarcarea cu sortarea pieselor de dimensiuni mari

• LiftMaster Compact – echipament compact si rapid pentru incarcare si descarcare

• PartMaster – evacuarea rapida si ergonomica a pieselor finite, ca optional pentru LiftMaster Compact

• LiftMaster Linear – poate incarca si descarca eficient pana la trei masini

• LiftMaster Store – incarcare si descarcare cu legatura directa cu unitatea de depozitare

• LiftMaster Store Linear – incarcarea si descarcarea eficienta a pana la trei masini, cu legatura directa cu unitatea de depozitare

• SortMaster – separarea si sortarea pieselor de dimensiuni mici. Necesita o solutie pentru incarcare si descarcare

• TruStore – solutie modulara de depozitare, care permite modernizarea ulterioara

• Solutii personalizate de stocare – pentru cerinte speciale exista solutii personalizate de depozitare
