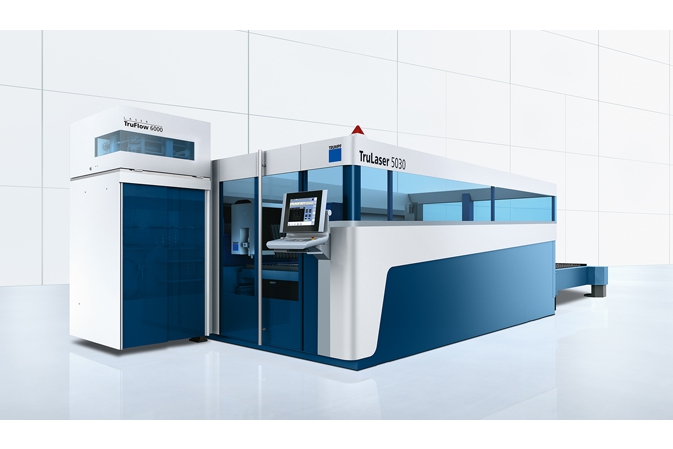

TruLaser 5000 Trumpf

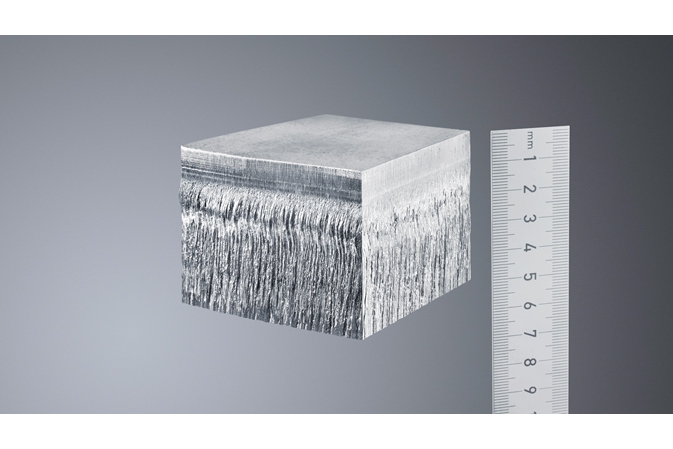

Masinile TruLaser din seria 5000 se remarca prin viteza mare de lucru si prin calitatea deosebita a prelucrarii. Chiar si la prelucrarea unor materiale cu grosime mare, cum ar fi otelul de constructii de 25 mm, productivitatea masinii nu are concurenta.

Productivitate fara egal atat la prelucrarea tablelor subtiri, cat si a celorlalte grosimi
Viteza mare pe axe si dinamism de neegalat la pozitionare
Timpi minimi de stationare neproductiva datorita strategiei de prelucrare cu un singur cap de taiere pentru grosimi diferite si a functiei de schimbare automata a duzelor
Dinamism de neegalat al masinii datorita actionarii cu motoare cu actionare directa

Informatii suplimentare:

Avantaje
Caracteristici tehnice
Automatizare

Productivitate

Functia ,,flying optic‘‘ permite atingerea unor viteze mari de lucru, indiferent de greutatea piesei prelucrate, pentru ca piesa ramane fixa si se plimba capul laser
Timpi minimi de stationare neproductiva datorita strategiei de prelucrare cu un singur cap de taiere pentru grosimi diferite si a functiei de schimbare automata a duzelor
Dinamism de neegalat al masinii datorita actionarii cu motoare liniare
Este posibila echiparea cu 2 mese ce permit incarcarea si descarcarea foilor de tabla in timp ce masina functioneaza
Solutiile complete de automatizare asigura fiabilitate si flexibilitate procesului de fabricatie

Flexibilitate, calitate si precizie

Poate prelucra foi de tabla cu grosime de pana la 50 mm
Posibilitatea alegerii puterii laserului in functie de necesitatile specifice de prelucrare
Echiparea cu unitatea auxiliara RotoLas permite, pe langa prelucrarea foilor de tabla, si prelucrarea de tevi si profile
Focalizare constanta a fasciculului, care garanteaza precizia, calitatea si repetabilitatea prelucrarii pe toata suprafata de lucru
Reglarea automata a puterii laserului astfel incat sa fie corelata cu viteza de taiere si cu geometria conturului prelucrat

Utilizarea eficienta a resurselor

Functia de oprire automata si optimizarea regimului standby reduc semnificativ costurile de exploatare
Sistemul modern de racire al laserului reduce consumul de energie
Precizia si acuratetea fasciculului permite prelucrarea cu duze de dimensiuni mici, care reduc la minimum consumul de gaz de taiere

	TruLaser 5030	TruLaser 5040	TruLaser 5060
Zona de lucru
• Axa X	3000 mm	4000 mm	6000 mm
• Axa Y	1500 mm	2000 mm	2000 mm
• Z axis	115 mm	115 mm	115 mm
Greutatea max. a piesei prelucrate	900 kg	1700 kg	2600 kg
Viteza max. simultanPrecizia	300 m/min	300 m/min	300 m/min
Precizia de pozitionare Pa Repetabilitate medie Ps	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm	± 0,10 mm ± 0,03 mm
Lasere disponibile	TruFlow 5000/6000/7000	TruFlow 5000/6000/7000	TruFlow 5000/6000/7000
Gaze de taiere necesare	O₂, N₂ aer comprimat	O₂, N₂ aer comprimat	O₂, N₂ aer comprimat
Dimensiuni
• Lungime	11100 mm	13000 mm	16950 mm
• Latime	4600 mm	5400 mm	5550 mm
• Inaltime	2400 mm	2400 mm	2400 mm
• Greutate	12000 kg	14000 kg	16000 kg

Caracteristici tehnice laser	TruFlow 5000	TruFlow 6000	TruFlow 7000
• Putere maxima	5000 W	6000 W	7000 W
Grosimea maxima de tabla
• Otel-carbon	25 mm	25 mm	25 mm
• Otel-inox	20 mm	25 mm	30 mm
• Aluminiu	12 mm	15 mm	20 mm

Componente care merita efortul – productie economica si eficienta.

• LoadMaster – primul pas catre automatizare: incarcarea mesei masinii

• LiftMaster – echipament universal pentru incarcare si descarcare

• LiftMaster Sort – incarcarea si descarcarea cu sortarea pieselor de dimensiuni mari

• LiftMaster Compact – echipament compact si rapid pentru incarcare si descarcare

• PartMaster – evacuarea rapida si ergonomica a pieselor finite, ca optional pentru LiftMaster Compact

• LiftMaster Linear – poate incarca si descarca eficient pana la trei masini

• LiftMaster Store – incarcare si descarcare cu legatura directa cu unitatea de depozitare

• LiftMaster Store Linear – incarcarea si descarcarea eficienta a pana la trei masini, cu legatura directa cu unitatea de depozitare

• SortMaster – separarea si sortarea pieselor de dimensiuni mici. Necesita o solutie pentru incarcare si descarcare

• TruStore – solutie modulara de depozitare, care permite modernizarea ulterioara

• Solutii personalizate de stocare – pentru cerinte speciale exista solutii personalizate de depozitare
